截止到目前，我們所了解的一些柜子通常都是采用平開門的方式進行管理。在人們需要取物時，就會用手拉開柜門后再從柜中取出物件。這種平開門的開門占用空間較大，往往會因家具之間的相互干涉而導致柜門中的一扇或兩壓平開門不能完全打開，影響存放或拿取物件。

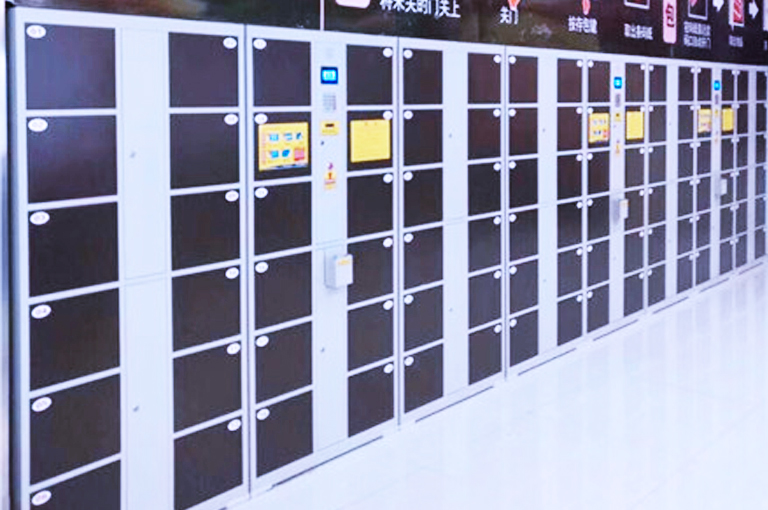

智能儲物柜

其實，特別是像鞋柜、雜物柜等柜子，人們往往將其布置在房屋進門處的較狹窄地方，平開門的開啟又會造成過道更加狹窄，影響他人通過。

因此，人們對一些位于布置后開門空間比較狹窄的儲物柜，使用橫向滑動的平滑門來解決，但是這種平滑門雖然解決了開門占用空間大的問題，卻又出現了另一問題，即柜門無法完全打開，滑動開門時，始終有一扇門的面積被遮擋，導致柜門只能部分打開，存放拿取物件極不方便。而且這兩類柜門都需用手開啟、關閉，當人們手拿物件時，開啟或關閉柜門也不方便。

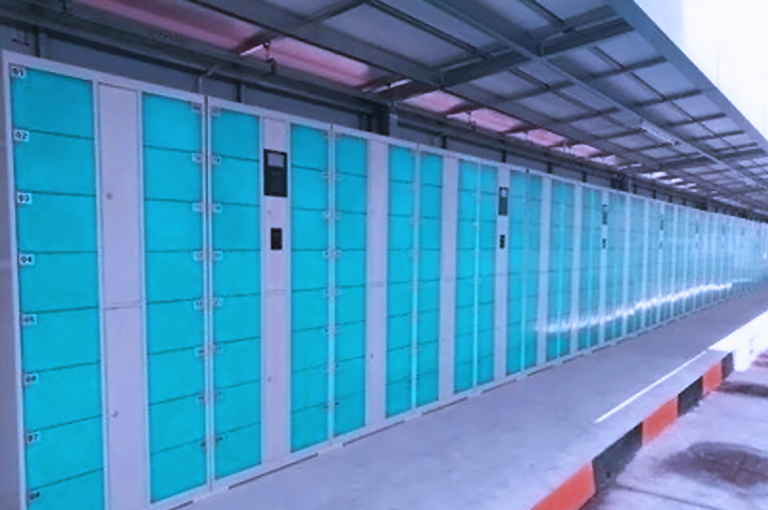

超市儲物柜

這種儲物柜系統的目的是針對現有技術存在的不足，提供一種電子感應自動開門的儲物柜，它采用卷簾門，用紅外感應發射/接收器接受信號控制卷簾門自動開啟、關閉，開門時不需占用儲物柜以外的空間，解決了利用狹小空間布置儲物柜的問題，而且柜門能夠完全自動打開，存放拿取物件極其方便。其結構簡單，工作可靠。

這種儲物柜系統的技術方案是；儲物柜的柜門采用卷簾門，卷簾門上端與柜體內上部設置的卷軸連接，卷軸兩端分別可轉動地支撐于固定在柜體內的兩軸承座上，卷軸設有齒輪，柜體內設有微型電機和減速器，減速器連接微型電機，減速器的輸出齒輪與卷軸上的齒輪嚙合，柜體的正面設有紅外感應發射/接收器，一控制電路板設于柜體內，控制電路板分別通過導線連接紅外感應發射/接收器和微型電機，柜體上設置一交直流轉換變壓器與控制電路板通過導線連接，電源接口位于柜體外壁。

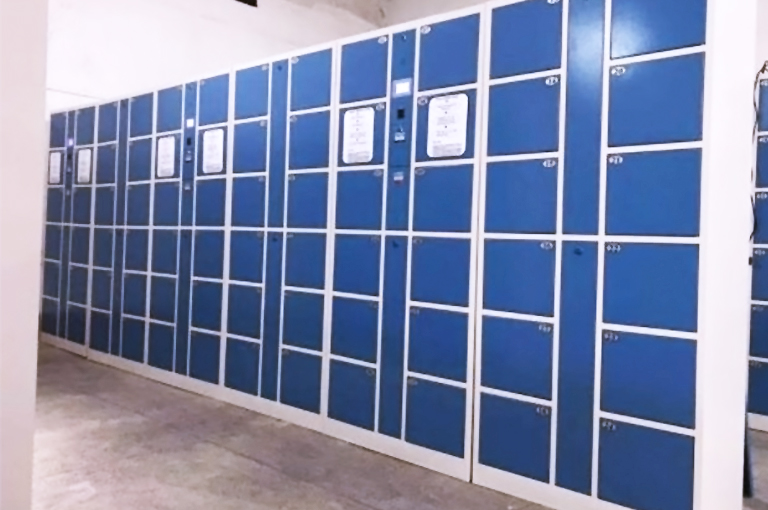

條碼儲物柜

柜體的門框正面上部設有上遮板，軸承座卷軸、減速器、微型電機、控制電路板均遮于上遮板后面，門框正面左右兩邊設有擋板，擋板背面設有導軌槽，卷簾門的左右兩邊分別插入導軌槽中。

卷簾門為PVC塑料薄膜卷簾門，其厚度為025~lmm，卷簾門的下端設有配重桿。

紅外感應發射/接收器設置在柜體的正面的上部或下部。

紅外感應發射/接收器的感應區域不超過500mm。

卷軸包括卷筒部分和兩端轉軸，卷筒部分兩端分別與轉軸周向固定連接，卷 簾門固定連接在卷筒上，兩端轉軸分別支撐于軸承座上，其中一個轉軸為齒輪軸，該齒輪轉上的齒輪與減速器的輸出齒輪嚙合。

利用紅外感應發射/接收器接收信號，并將信號傳輸給控制電路板，控制電路板對信號處理后控制微型電機傳動，由于微型電機與減速器連接，減速器的輸出齒輪與卷軸上的齒輪嚙合，且卷簾門上端與卷軸連接，使得微型電機的轉動通過減速器驅動卷軸旋轉，隨著卷軸旋轉將帶動卷簾門由下而上卷起或由上而下釋放，從而實現了卷簾門的自動打開、關閉。

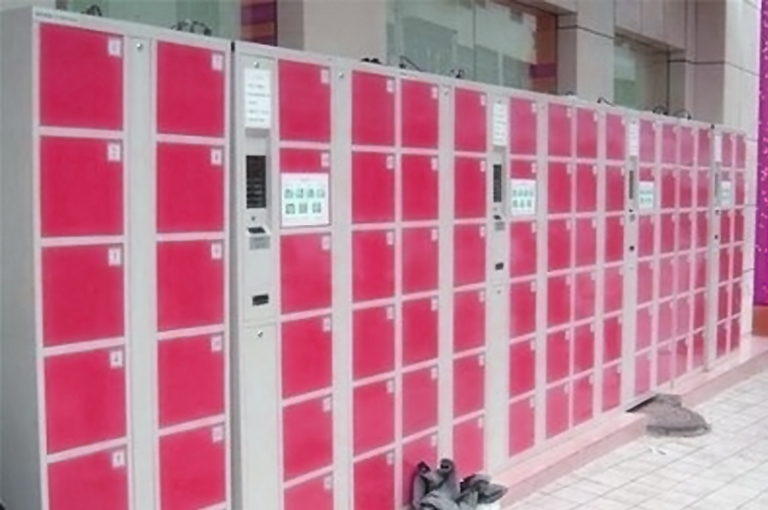

智能寄存柜

本儲物柜通電后未工作時卷簾門處于關閉狀態，當人進入儲物柜紅外感應發射/接收器的感應區域500mm內后，一秒鐘以內，紅外感應發射/接收器接收信號并傳輸給控制電路板，一秒鐘以內，控制電路板處理信號后控制微型電機正向轉動并通過減速器驅動卷軸旋轉，隨著卷軸旋轉將帶動卷簾門由下而上卷起，在3-5秒鐘的時間內卷簾門便會自動打開，卷簾門完全打開后微型電機停止轉動，開門時不需占用儲物柜以外的空間，只要人處于紅外感應發射/接收器的感應區域內，感應信號將持續傳遞給控制電路板，使卷簾門一直處于開啟狀態，解決了利用狹小空間布置儲物柜的問題，而且柜門能夠完全自動打開，存放拿取物件極其方便；當人離開儲物柜紅外感應發射/接收器的感應區域500mm外后，一秒鐘以內，紅外感應發射/接收器再次接收信號并傳輸給控制電路板一秒鐘以內，控制電路板處理信號后控制微型電機反向轉動并通過減速器驅動卷軸旋轉，隨著卷軸旋轉將帶動卷簾門由上而下釋放，從而自動關閉卷簾門，卷簾門關閉到位后，微型電機停止轉動。
